實驗室氣路系統施工
實驗室供氣系統雖然投資份額比較小，但對實驗室的安全性有重要的影響。首先，氣瓶間必須采取的專業的通風、防爆措施：其次，氣路系統要有泄漏報警、緊急切斷和強排風等裝置，第三，為了保證氣體純度和氣壓的穩定性，必須進行多級減壓供氣，設置氣路吹掃、排空等設施。
實驗室供氣方式

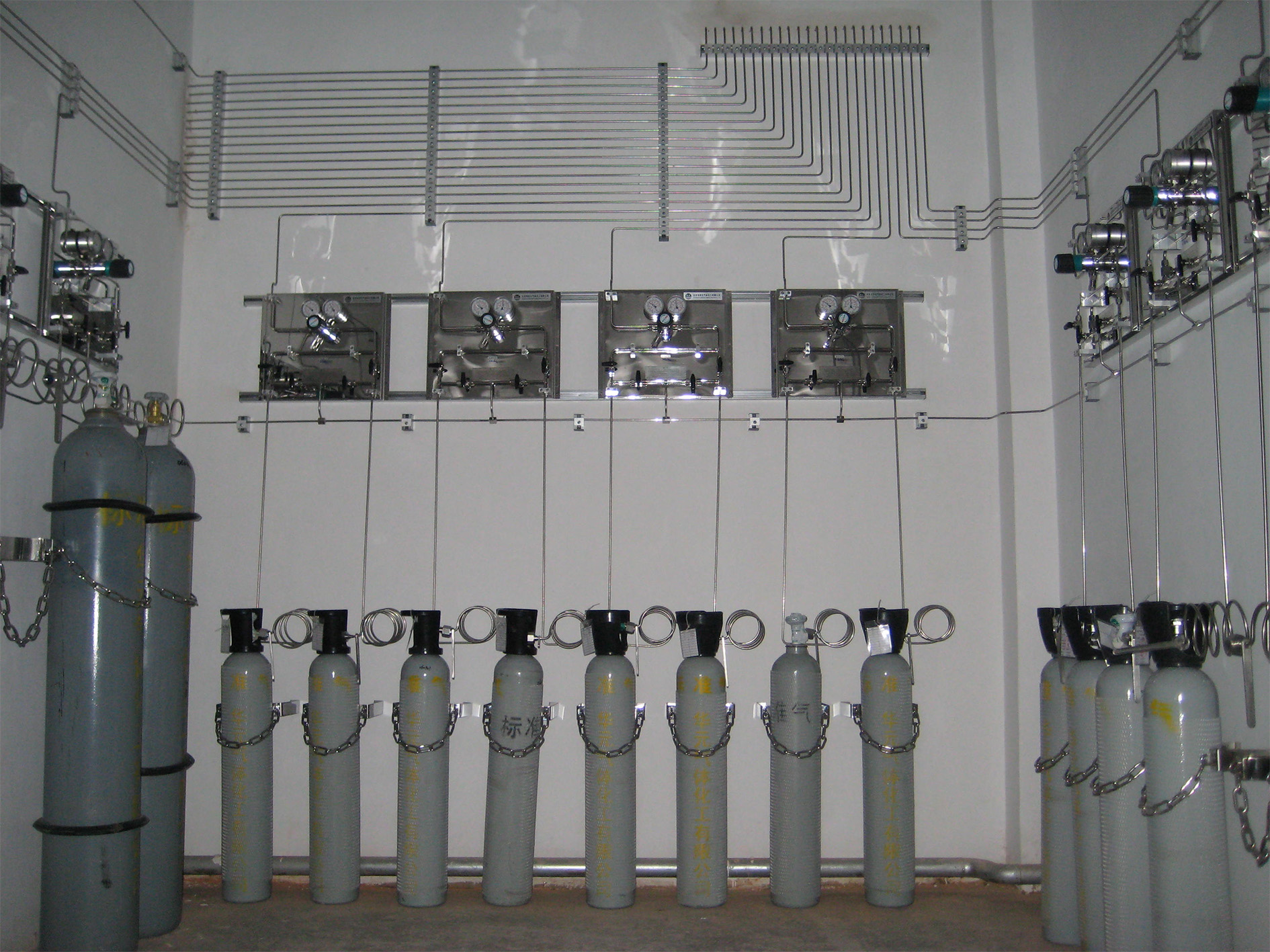

實景圖展示:
實驗室供氣系統按其供應方式可分為集中供氣與分散供氣。
1、分散供氣是將氣瓶或氣體發生器分別放在各個儀器分析室，接近儀器用氣點，使用方便，節約用氣，投資少；但由于氣瓶接近實驗人員，安全性欠佳，一般要求采用防爆氣瓶柜，并帶報警功能與排風功能。
2、集中供氣是將各種實驗分析儀器需要使用的各類氣體鋼瓶，全部放置在實驗室似外獨立的氣瓶間內，進行集中管理，各類氣體從氣瓶間以管道輸送形式，按照不同實驗儀器的用氣要求輸送到每個實驗室不同的實驗儀器上。
實驗室供氣技術要求
1、氣瓶間：氣瓶間應采用實體墻,安裝防爆門,設置泄爆窗；室內電器設備均應具備防爆功能；室內應安裝排氣扇,時刻保持良好的通風狀態：
2.供氣系統要求采用兩級減壓的方式進行供氣；
3、采用雙側匯流排半自動方式不間斷供氣充分滿足實驗室的使用要求,更換氣瓶時,可通過安裝在高壓軟管下面的卡套進行氣瓶更換。
相關規范
| 標準 | 規范 |
| 《工業金屬管道設計規范》GB50316-2000（2008版） | 《工業金屬管道設計規范》GB50316-2000（2008版） |
| 《工業金屬管道工程施工及驗收規范》（GB50235-1997） | 《工業金屬管道工程施工及驗收規范》（GB50235-1997） |
| 《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-1998） | 《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-1998） |
| 《乙炔站設計規范》（GB50031-1991） | 《乙炔站設計規范》（GB50031-1991） |
| 《氫氧站設計規范》（GB50177-2005） | 《氫氧站設計規范》（GB50177-2005） |
| 《氧氣站設計規范》（GB50030-1991） | 《氧氣站設計規范》（GB50030-1991） |
| 《壓縮空氣站設計規范》（GB50029-2003） | 《壓縮空氣站設計規范》（GB50029-2003） |
| 《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008） | 《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008） |
